FNIRSI 1013D 7" prenosni tablični osciloskop

FNIRSI 1013D 7" prenosni tablični osciloskop

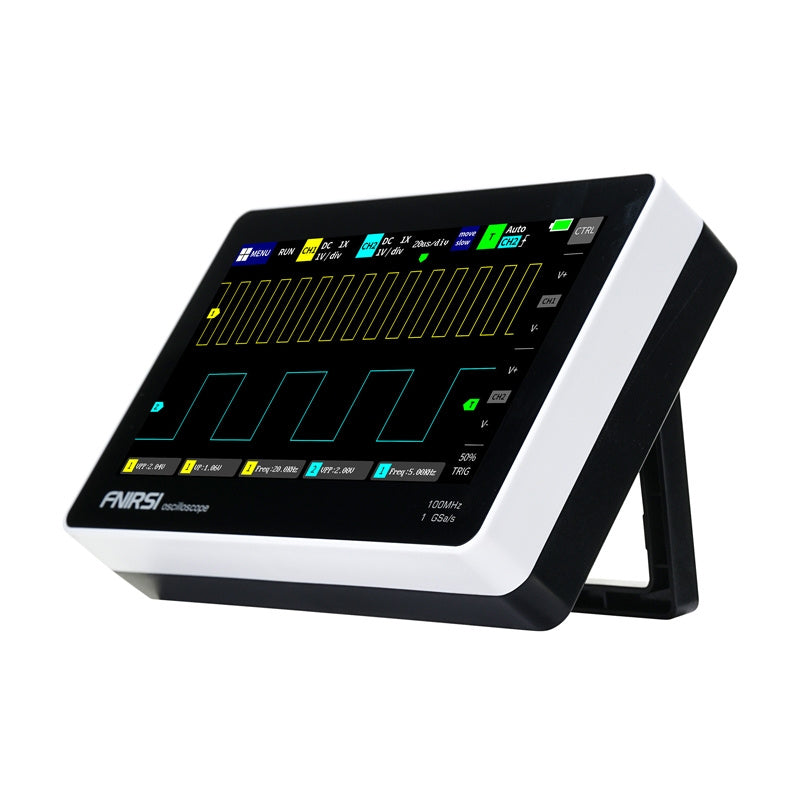

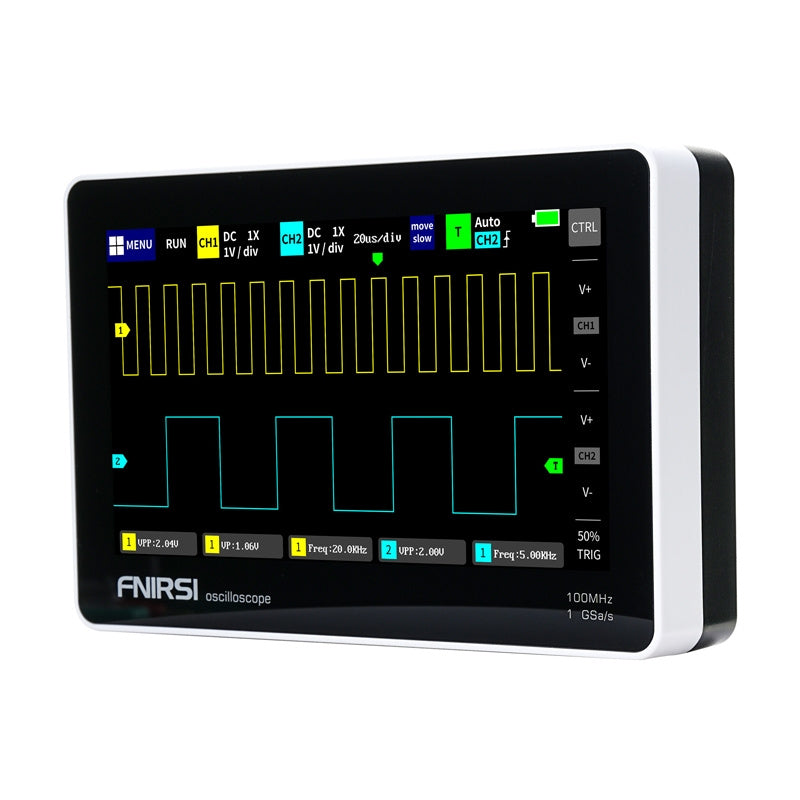

Prenosni osciloskop FNIRSI 1013D s 7-palčnim zaslonom na dotik, dvema merilnima kanaloma, 100 MHz pasovno širino in frekvenco vzorčenja 1 GSa/s omogoča natančno analizo signalov v servisih, delavnicah in pri načrtovanju elektronskih naprav. Naprava je opremljena z lahko berljivim zaslonom TFT 800x480, samodejnim prilagajanjem signala z enim gumbom in funkcijo snemanja oblike vala, kar omogoča priročne in hitre meritve kjer koli. Zaradi podpore analogni in digitalni analizi signalov je naprava primerna za servisiranje opreme in uporabo pri domačem delu. Vgrajena litijeva baterija s kapaciteto 6000 mAh omogoča, da naprava deluje približno 4 ure.

Jasen zaslon na dotik

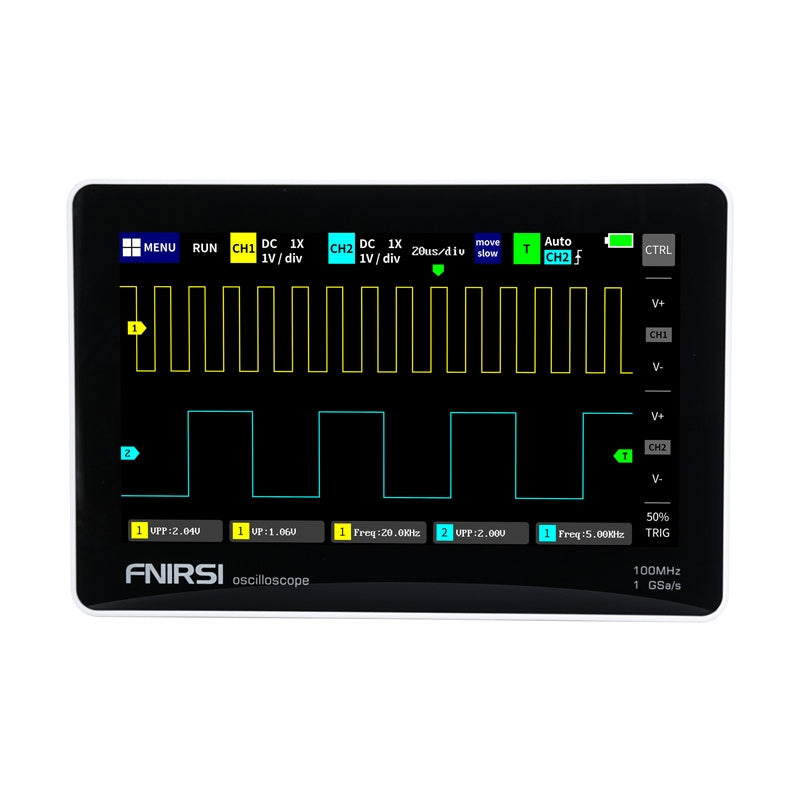

Naprava FNIRSI 1013D ima 7-palčni zaslon TFT LCD z ločljivostjo 800 × 480 pik, ki zagotavlja visoko svetlost, kontrast in natančno reprodukcijo oblik valovanja. Upravljanje zaslona na dotik omogoča hitro povečevanje, pomikanje in spreminjanje merilnih parametrov, kar pospešuje delo brez uporabe fizičnih gumbov. Zaslon je izdelan s kapacitivno tehnologijo, znano iz sodobnih pametnih telefonov, ki zagotavlja nemoteno delovanje in brez zakasnitev pri spreminjanju nastavitev. Funkcija merjenja s kazalcem omogoča natančno odčitavanje amplitude, periode in frekvence signala, ne da bi bilo treba pretvoriti enote iz mreže zaslona, kar je še posebej uporabno pri popačenih signalih ali pravokotnih oblikah valovanja s šumom.

Dva merilna kanala

Naprava je opremljena z dvema merilnima kanaloma z vhodno impedanco 1 MΩ, ki omogočata analizo dveh signalov hkrati, kar olajša primerjavo vhoda in izhoda ojačevalnih vezij, pretvornikov ali analizo signala PWM. Zaradi tega je obseg uporabe veliko širši kot pri enokanalnih modelih. Analizo Lissajousovega vzorca lahko izvajate tudi v načinu XY, ki vam omogoča določitev frekvence, amplitude in faznega premika med dvema skupinama signalov.

Samodejno prilagajanje signala

Funkcija samodejne prilagoditve z enim gumbom omogoča takojšnjo prilagoditev parametrov merjenja signala brez ročne kalibracije. Tako lahko naprava FNIRSI 1013D prilagodi nastavitve za signal 1 Vpp v 1 sekundi, kar prihrani čas in poveča učinkovitost dela. Vgrajeni algoritem razpršene logike zagotavlja visoko natančnost in samodejno postavi signal na sredino zaslona, kar močno olajša analizo.

Zaščita pred poškodbami

Osciloskop uporablja vgrajene module za prenapetostno zaščito do 400 V, ki preprečujejo naključno poškodbo naprave pri merjenju visokonapetostnih signalov, tudi če sonda ni nastavljena na način 10X. To vam omogoča varno preizkušanje električnih in visokonapetostnih tokokrogov.

Shranjevanje in izvoz podatkov

Sonda FNIRSI 1013D ponuja notranji pomnilnik velikosti 1 GB, ki omogoča shranjevanje do 1 000 slik in 1 000 nizov oblik valov. To vam omogoča hitro shranjevanje rezultatov meritev z enim dotikom in izvoz prek USB-ja v računalnik za nadaljnjo analizo. Funkcija upravitelja valovnih oblik omogoča pregledovanje sličic shranjenih valovnih oblik, njihovo povečevanje, brisanje in analizo s kazalcem neposredno na napravi - podobno kot v galeriji pametnega telefona, kar še poveča udobje pri upravljanju podatkov.

Napredne funkcije sprožanja

Osciloskop ponuja celoten nabor načinov proženja - samodejni, enkratni in običajni. Ta razporeditev omogoča testiranje nenadnih impulznih signalov vžiga, signalov IR daljinskega upravljalnika ali sinusnih signalov, odvisno od izbranega načina, zaradi česar je naprava vsestransko diagnostično orodje. Nastavite lahko tudi rob sprožilca (naraščajoči/padajoči) in kanal sprožilca, kar vam omogoča natančen zajem fragmentov signala, ki vas zanimajo.

Vključeno:

• FNIRSI 1013D prenosni osciloskop z zaslonom na dotik
• Sonda (100 MHz) x2
• polnilec USB
• uporabniški priročnik
