FNIRSI 1014D 2-v-1 osciloskopski generator signalov

FNIRSI 1014D 2-v-1 osciloskopski generator signalov

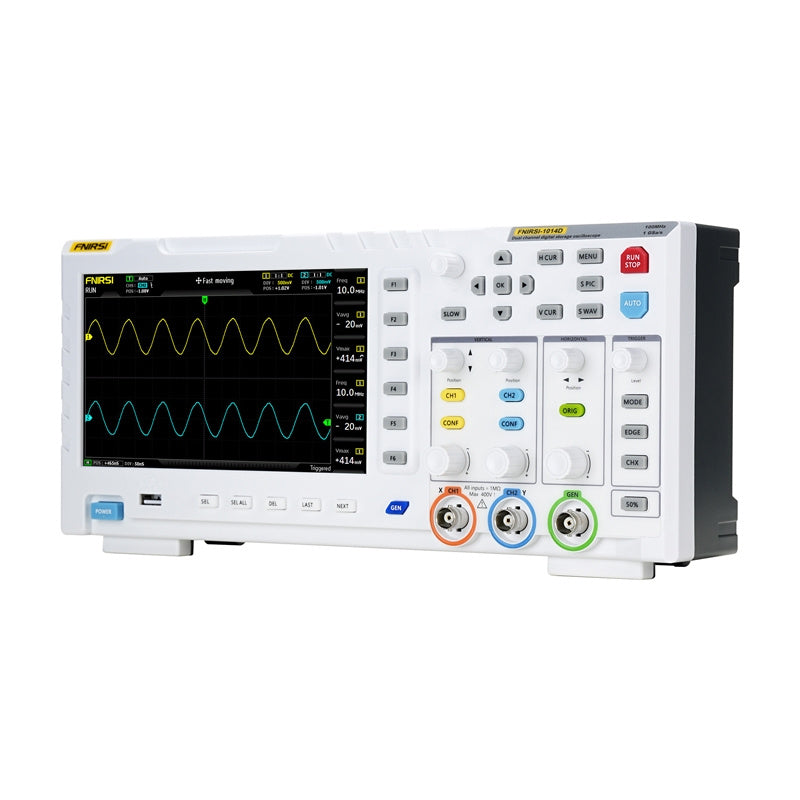

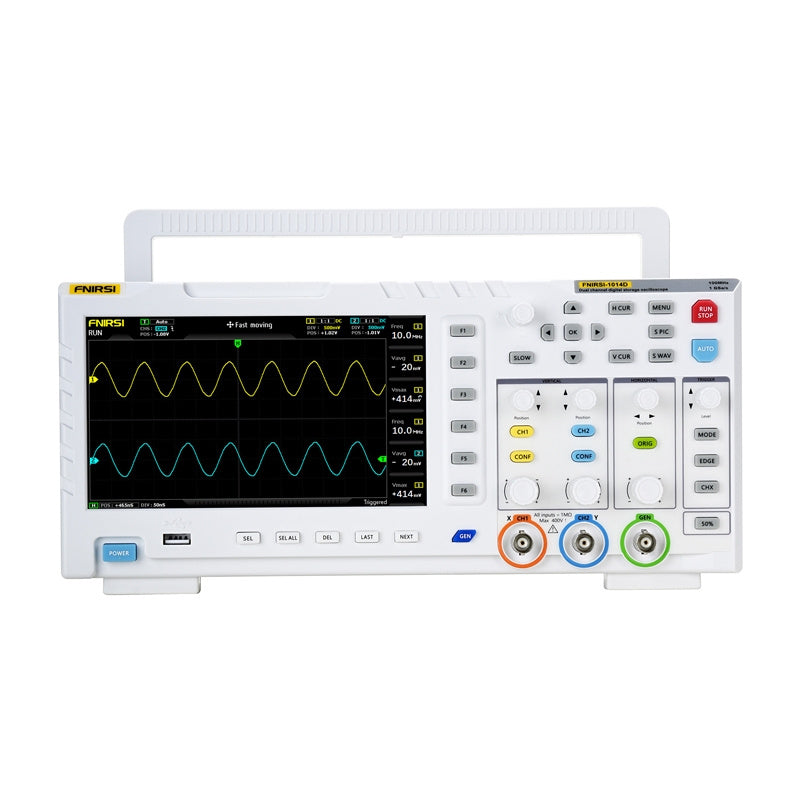

FNIRSI 1014D je kompakten digitalni osciloskop, namenjen elektronskim servisom, raziskovalnim in razvojnim oddelkom, tehničnemu izobraževanju in ljubiteljskim uporabnikom. Omogoča hkratno analizo in generiranje signalov, kar znatno poveča obseg uporabe pri diagnosticiranju vezij, testiranju prototipov ali učenju dela z valovnimi oblikami. Naprava ima dva vhodna kanala z impedanco 1 MΩ in podpira pasovno širino 100 MHz pri vzorčenju 1GSa/s. Upravljanje olajša 7-palčni zaslon LCD z ločljivostjo 800 × 480 px. Možni so samodejna analiza, FFT, način X-Y in snemanje s kazalcem. Na voljo je tudi 1 GB notranjega pomnilnika z možnostjo shranjevanja do 1 000 oblik valovanja in 1 000 zaslonskih slik, podatke pa je mogoče enostavno izvoziti v računalnik prek vmesnika USB.

Hitra analiza signalov

Visoka frekvenca vzorčenja 1GSa/s in pasovna širina 100 MHz omogočata podrobno analizo analognih in digitalnih signalov. Tako lahko naprava ujame tudi kratkotrajne anomalije v obliki valovanja. Načini sprožilca vključujejo samodejni, enojni in običajni način, kar napravi omogoča zajemanje tako interferenčnih impulzov kot običajnih analognih signalov, kot so sinusoide.

Vgrajen generator DDS

Vgrajeni generator signalov DDS podpira 14 standardnih oblik valovanja (vključno s sinusom, pravokotnikom, žago, trikotnikom) z natančno nastavitvijo frekvence v korakih po 1 Hz. Uporabljena rešitev omogoča generiranje signalov z natančnimi parametri za testiranje in simulacijo. Izhodno frekvenčno območje dosega do 10 MHz (za sinusni val), kar omogoča testiranje širokega nabora elektronskih in signalnih vezij.

Funkcija zajemanja valovne oblike

Funkcija "zajem izhodnega signala" omogoča, da del ali celotno dejansko obliko valovanja iz osciloskopa shranite kot izhodni signal generatorja. Možnost shranjevanja do 1.000 lastnih signalov poveča prilagodljivost pri testiranju in analizi. Ta rešitev razlikuje FNIRSI 1014D od klasičnih arbitrarnih generatorjev, ki se zanašajo izključno na ročno prilagajanje signala.

Prenapetostna zaščita

Vgrajen modul za visokonapetostno zaščito omogoča, da naprava varno meri signale do 400 V (s sondo x10), kar zmanjšuje nevarnost poškodb naprave med meritvami v sistemih, ki se napajajo iz električnega omrežja. Zaščitna funkcija deluje samodejno, zato ob naključni uporabi sonde brez preklopa na x10 ni nevarnosti, da bi se naprava poškodovala.

Dobro berljiv zaslon

7-palčni barvni zaslon TFT z ločljivostjo 800x480 slikovnih pik zagotavlja jasen prikaz valovnih oblik. Samodejni način in intuitivni vmesnik vam omogočata, da hitro dobite sliko signala brez ročnega prilagajanja. Zahvaljujoč inteligentnemu algoritmu zaznavanja naprava samodejno prilagodi raven sprožitve tudi pri valovnih oblikah z več nakloni ali tako imenovanem mrtvem območju. Takšna rešitev prihrani čas in prepreči napake pri interpretaciji. Osciloskop lahko v 1 GB notranjega pomnilnika shrani do 1.000 zaslonskih slik in 1.000 valovnih oblik. Podatke si lahko ogledate v obliki sličic, kar olajša hitro pregledovanje in izbiro. Vmesnik uporabnikom omogoča povečavo, brisanje in izvoz zapisov, ne da bi zapustili način pregledovanja.

Funkcije za analizo signalov

Vgrajena funkcija FFT in način prikaza oblike vala X-Y omogočata analizo harmonskih signalov ter primerjavo amplitud in faznih premikov dveh signalov. To so uporabna orodja pri diagnosticiranju elektronskih vezij. Poleg tega način ročnega merjenja s kazalcem omogoča odčitavanje najvišje vrednosti in frekvence, ne da bi bilo treba preračunati lestvico, kar poveča natančnost analize tudi pri popačenih oblikah valovanja. Naprava uporablja poseben algoritem za dekodiranje signala številčnice, kar odpravlja težave z napačnimi odčitki, ki so posledica oksidacije ali obrabe mehanizma. Osciloskop deluje pravilno, tudi če je kodirnik poškodovan.

Vključeno:

• FNIRSI 1014D osciloskop 2 v 1
• 100 MHz sonda x2
• polnilec USB
• Uporabniški priročnik
