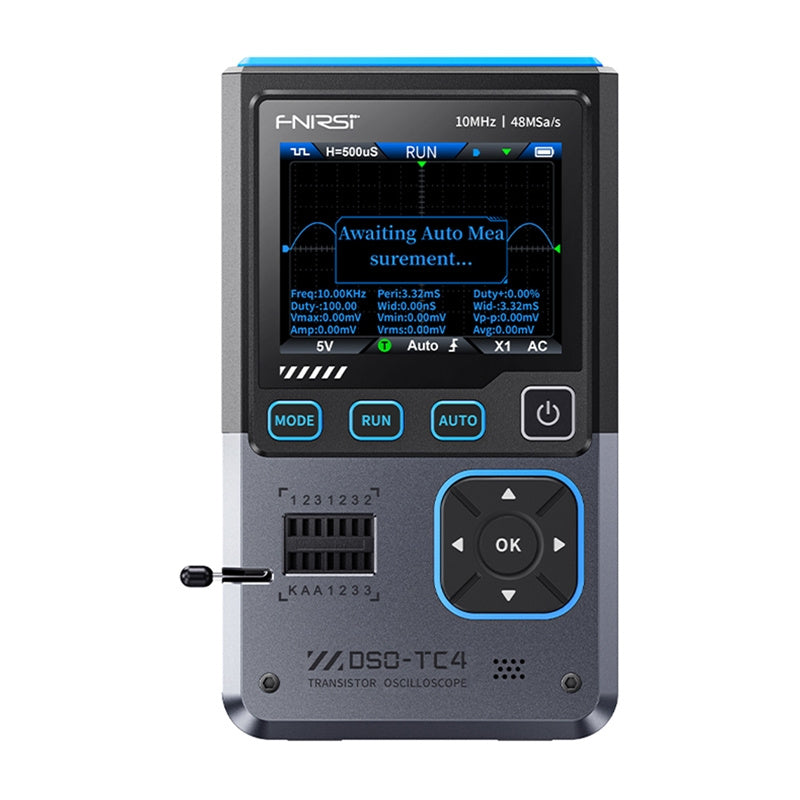

Prenosni mini osciloskop 3 v 1 FNIRSI DSO-TC4

Prenosni mini osciloskop 3 v 1 FNIRSI DSO-TC4

€107,94 EUR
€107,94 EUR
Znižanje Razprodano
Vključno z davkom. Dostava se obračuna ob zaključku nakupa.

Izdelek je na zalogi v EU.

Dostava v 6-8 dneh prek GLS. Možnost plačila po povzetju.

Prenosni mini osciloskop 3 v 1 FNIRSI DSO-TC4

FNIRSI DSO-TC4 je naprava, ki združuje tri funkcije: digitalni osciloskop, tester elektronskih komponent in generator signalov. Z združevanjem analize valovnih oblik s funkcijami prepoznavanja komponent in testiranja signalov se bo izkazala za uporabno v servisnih aplikacijah. Poleg tega inteligentna funkcija Anti-Burn ščiti vhodno vezje pred poškodbami ob nepravilni priključitvi merilnih sond. Zaradi tega je oprema varna za uporabo tudi za manj izkušene uporabnike.

Mini oscyloskop leży na blacie roboczym.

Merilne funkcije in analiza signalov

Naprava ponuja merilno pasovno širino do 10 MHz in frekvenco vzorčenja 48 MSa/s. Prikaže lahko zelo podrobne in natančne oblike valov, kar omogoča analizo napetostnih signalov v realnem času. S 13 vnaprej določenimi oblikami valov in frekvencami v območju 0-50 kHz (amplituda 0,1-3,0 V) generator signalov omogoča simulacijo različnih pogojev delovanja vezja.

Zdjęcie przedstawia zbliżenie na wyświeltacz oscyloskopu z wynikami pomiarów.

Obsežne možnosti testiranja komponent

Vgrajeni preizkuševalnik komponent samodejno prepozna diode, tranzistorje (tudi MOSFET), upore, kondenzatorje ter druge pasivne in aktivne komponente. S testnimi vtičnicami in inteligentnim zaznavanjem komponent sta mogoča hitra diagnostika in identifikacija parametrov.

Zdjęcie przedstawia oparty o blat oscyloskop podłączony do laptopa.

Priročno upravljanje

2,8-palčni barvni zaslon TFT omogoča enostavno branje podatkov in grafov. Uporabniški vmesnik podpira osem jezikov, kar olajša konfiguriranje naprave. Nadzorna plošča je zasnovana za hiter dostop do ključnih funkcij, kot so samodejni način, pavza in sprememba načina.

Na zdjęciu widoczny jest oscyloskop z ustawieniami na ekranie.

Povezljivost in napajanje

Osciloskop ima priključek USB-C za polnjenje in prenos podatkov. Možnost izvoza valovnih oblik v računalnik olajša nadaljnjo analizo in arhiviranje rezultatov. Vgrajena litij-ionska baterija s kapaciteto 1 500 mAh zagotavlja dolgo delovanje naprave, samodejni način mirovanja pa podaljša čas delovanja med polnjenji.

Zdjęcie przedstawia akumulator oscyloskopu o pojemności 1500 mAh.

Priložen

  • osciloskop
  • Sonda P1600
  • krokodilska sponka
  • 3x preskusni kavlji
  • uporabniški priročnik
  • polnilni kabel USB-C
  • adapter

Osciloskop

Proizvajalec Fnirsi
Model DSO-TC4
Prikazovalnik Barvni zaslon TFT 2,8 palca
Osvetlitev ozadja Nastavljiva svetlost
Napajanje USB tipa C (5V/1A)
Baterija Litij-ionska 3,7 V, 1500 mAh
Jeziki 8 jezikov (vključno s kitajščino, angleščino, nemščino, portugalščino, japonščino, španščino, korejščino in ruščino)
Dimenzije Približno 90 × 142 × 27,5 mm
Teža 186 g
Hitrost vzorčenja v realnem času 48MSa/s
Analogna pasovna širina 10 MHz
Vhodna impedanca 1MΩ
Način spajanja AC/DC
Območje preskusne napetosti Sonda 1:1 - 80 Vpp (±40 V); sonda 10:1 - 800 Vpp (±400 V)
Navpična občutljivost 10mV/div-10V/div (območje X1)
Vertikalni odmik Nastavljiv z indikacijo
Območje časovne baze 50ns-20s
Načini sprožitve Samodejno / običajno / enkratno
Vrsta sprožilca naraščajoči rob, padajoči rob
Stopnja sprožitve Nastavljiva z indikacijo
Oblika valovanja zamrznitve Da (funkcija HOLD)
Samodejno merjenje Vrednosti Max, Min, povprečje, RMS, Vpp, frekvenca, perioda, faktor zapolnitve (delovni cikel)

Tranzistorji

Dioda Območje: Napetostni padec <5V
Zenerjeva dioda Območje: 0,01-32V; povratna prebojna napetost (testno območje K-A-A).
Tranzistorji s poljskim učinkom (FET) JFET - merjenje kapacitivnosti vrat (Cg), toka Id pri Vgs in padca napetosti na zaščitni diodi (Uf); IGBT - merjenje toka odtoka pri Vgs, padca napetosti na zaščitni diodi (Uf); MOSFET - napetost praga (Vt), kapacitivnost vrat (Cg), upornost odtok-izvor (Rds), padec napetosti na zaščitni diodi (Uf).
Tiristorji (SCR) enosmerni - sprožilna napetost <5 V, raven vrat; dvosmerni - sprožilni tok <6 mA
Kondenzatorji Razpon: 25pF-100mF, merjenje kapacitivnosti in faktorja izgub (Vloss)
Upori Razpon: 1: 0,01Ω-50MΩ
Induktorji Območje: 10μH-1000μH

Generator signalov

Izhodna valovna oblika Podpira 13 vrst valovnih oblik
Frekvenca valovne oblike 0-50 kHz
Faktor zapolnitve valovne oblike 0-100%
Amplituda valovne oblike 0.1-3.0V
